概要:


牵引驱动式主轴增速器 牵引驱动式主轴增速器
Features
基本原理
  1. 在转轴间使用特殊的油膜,当受到高压时该油膜黏度迅速增加,带动转轴。转轴之间滚动传递。

  2. 弹性变形后的定轮、游轮固定在外壳中。各部位接触发生压力P,导致油膜黏度迅速增加(仅当存在压力P时),带动转轴,传递强大动力。

  3. 牵引力T的计算是如下:
    T=µP…(1)
    其中: µ=牵引系数
    P=压力

  4. 在驱动系统中,游轮的公转是输入,定轮的自转是动力的输出
    n =1+D/d… (2)
    其中: D=固定壳内径尺寸
    d=定轮外径尺寸

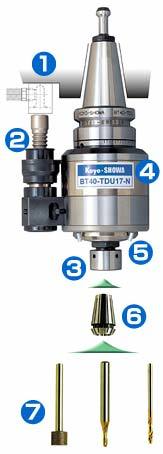

No.1 定位块
(选件)
防止跟转,固定位置,供给冷却液。同时也生产各种特殊形状的定位块。

No.2 定位头
调整简单。调整范围40mm

No.3 夹头
已进行过动平衡调节

No.4 定向圈
调整驱动轴和定位头之间的位相。调整范围:0–360度。

No.5 冷却液喷头
可以根据刀头的位置自有调整角度。

No.6 套筒夹头
超精密加工的套筒夹头,振摆精度达微米单位,各种型号之间的差距为1毫米。

No.7 刀具
可以使用直柄的钻头,立铣刀,磨石。
ATC对应…
体积小,重量轻,无需外设,适合ATC
振动小…
滚动式力传递的平稳性是牵引驱动的一大特点。噪音振动小,甚至可以用来研磨加工。
传动力…
扭矩传递稳定,不会发生空气马达的回转变动。
转速高…
牵引式驱动依靠滚动运动来传递动力,所以在高速旋转下仍然可以保持良好的润滑性。而且,由于滚轴采用陶瓷质地,并且允许内冷,非常适合高速化。
  Super rigid type 标准型
形式 TDU40 TDU17
增速比 3.4×
转数 MAX.12,000 MAX.30,000
输出扭矩 7 1
输出动力 (Nm) 8.8 3.1
锥度 (kw) *1 BT50 BT40/BT50
工具把握直径 (mm) φ1.5–20 φ0.5–10
重量 (kgW) 11.5 5.4/7.9
*1 最高转数时的最大输出动力
*2 如需定购BT以外(SK,CV等)的工具,请另行咨询。
保证时间:2,000小时
保证期限:1年以内
系列产品丰富,用途广泛 系列产品丰富,用途广泛
TDU40 : 高刚性型 3.4×Spindle rev. Max.12,000rpm
材质 : 铝合金
工具 : 双刃超硬立铣刀 φ16
转数 : 12,000rpm
加工深度 : 5mm
送刀速度 : 1,000mm/min

加工例
(槽切削加工)
TDU17 : 标准型 6×Spindle rev. Max.30,000rpm
材质 : 铝合金
工具 : 双刃超硬立铣刀 φ4
转数 : 28,000rpm
加工深度 : 2mm
送刀速度 : 1,000mm/min

加工例
(槽切削加工)
适合于广泛的加工领域…

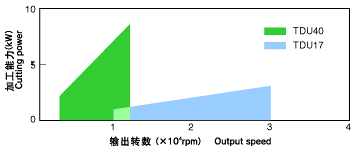

1、加工领域
Application range
2、扭矩传递
Torque transmission characteristics

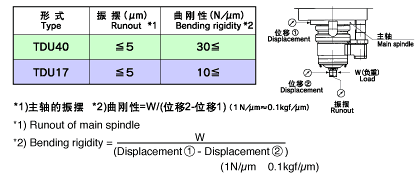

3、振摆、曲刚性
Runout and Bending rigidity

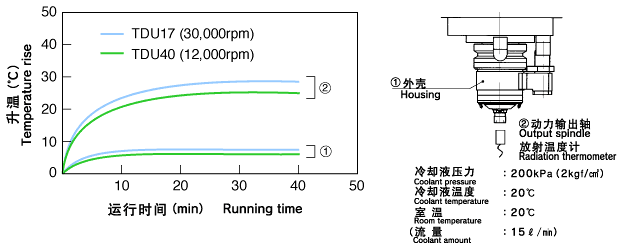

4.升温(温度-冷却液温度)
Temperature rise
5.轴向伸长
Axial displacement
6.噪音
Noise level
PDF的页
尺寸表
BTF P.27 BT P.43 HSK P.87
