双刃镗刀
 |
|
特点 |
-

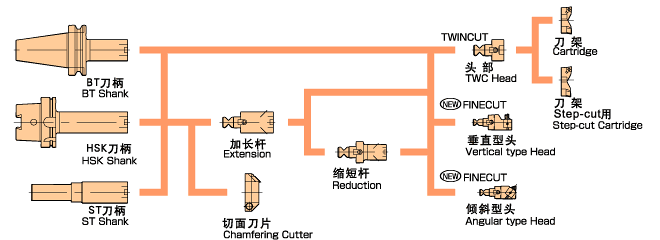

模块化的新型设计，更加易用。
-
使用新型的联结方法，使得刚性大幅上升，适合于重切削。
-
双刃更加适合于重切削。
-
使用加长杆在加工深孔时，仍然可以操作自由。
|
|
 |
切削条件（钢用）
|
|
迸刀量 (mm/rev) |
切削量 (mm/φ) |
|
TWC25 |
0.2–0.35 |
0.5–2.5 |
|
TWC32 |
0.3–0.45 |
1.0–3.5 |
|
TWC44 |
0.3–0.45 |
1.0–4.5 |
|
TWC62 |
0.3–0.55 |
1.5–7 |
|
TWC88 |
0.2–0.3 |
1.5–10 |
|
TWC125 |
0.3–0.5 |
2.0–14 |
|
TWC175–325 |
0.1–0.2 |
2.0–14 |
|
FIC0A(V)N |
0.02–0.05 |
0.3–1 |
|
FIC1A(V)N |
0.02–0.06 |
0.3–1.5 |
|
FIC2A(V)N |
0.02–0.08 |
0.3–1.5 |
|
FIC3A(V)N |
0.02–0.1 |
0.3–1.8 |
-
上表的数据为一定条件下的标准切削条件。根据加工对象的材质和形状的不同会发生变化。请选择合适的条件。
-
如果加工对象是铸铁或者非铁金属时，可以适当加大切削条件。
-
关于大直径新型精镗刀请参考FIC1A(V)N。
|
 |
新型精镗刀
|
|
特点 |
如果采用、传统的螺距调节方法，提高精度在加工工艺上非常困难。
所以，0.01mm/φ刻度的调整量是主流。
超精密差动螺丝
调节旋钮旋转一周
刀架位移是螺距的差 |
|
|
|
|
调整精度从0.01mm飞跃到0.002mm。无须游标尺即可以0.002mm/φ刻度的精度精确调节。 |
 |
|
如下图，每刻度精度比传统方式提高了5倍，所以任何人都可以进行辅助校正作业。 |
 |
|

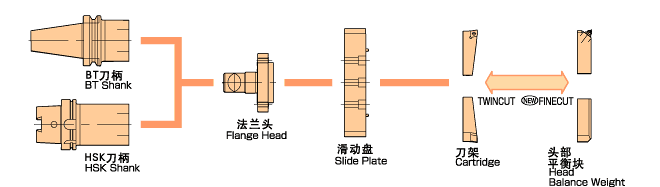

也可以对应组合式镗刀 |
|
|
|
新型精镗刀的主要规格 + 接口尺寸
|
|
|
|
|
倾斜型 |
|
CODE |
CODE No. |
加工直径 (D) |
微调量 |
R |
X |
Y |
S |
h |
|
FIC0AN |
700040 |
φ27– |
0.16 |
0.2 |
5.8 |
7.0 |
0.5 |
1.59 |
|
0.4 |
6.9 |
|
FIC1AN |
700041 |
φ36– |
0.4 |
8.34 |
9.96 |
1.0 |
2.38 |
|
0.8 |
9.66 |
|
FIC2AN |
700042 |
φ44– |
0.24 |
0.4 |
9.93 |
10.72 |
|
0.8 |
10.42 |
|
FIC3AN |
700043 |
φ56– |
0.32 |
0.4 |
11.7 |
14.81 |
3.18 |
|
0.8 |
14.51 |
|
-
最小加工直径设定为R0.4
-
包括主体和扳手
-
刀片非附属物，请另行购买。
|
|
VERTICAL TYPE |
|
CODE |
CODE No. |
加工直径 (D) |
微调量 |
R |
X |
Y |
h |
|
FIC0VN |
700050 |
φ32– |
0.2 |
0.2 |
2.8 |
10.44 |
1.59 |
|
0.4 |
10.24 |
|
FIC1VN |
700051 |
φ40– |
0.4 |
5.0 |
12.46 |
2.38 |
|
0.8 |
12.16 |
|
FIC2VN |
700052 |
φ50– |
0.3 |
0.4 |
14.43 |
|
0.8 |
14.13 |
|
FIC3VN |
700053 |
φ66– |
0.4 |
0.4 |
7.0 |
19.30 |
3.18 |
|
0.8 |
19.00 |
|
-
最小加工直径设定为R0.4
-
包括主体和扳手
-
刀片非附属物，请另行购买。
|
|
|
|
|
|
CODE |
d |
A |
T |
V |
|
FIC0A(V)N |
16 |
14.5 |
M4 |
9 |
|
FIC1A(V)N |
21 |
18.5 |
8.4 |
|
FIC2A(V)N |
26 |
24.5 |
M5 |
11.5 |
|
FIC3A(V)N |
32 |
29.5 |
M6 |
14.5 |
|
|
|
|
