| 基本原理 |
- 在转轴间使用特殊的油膜，当受到高压时该油膜黏度迅速增加，带动转轴。转轴之间滚动传递。
- 弹性变形后的定轮、游轮固定在外壳中。各部位接触发生压力P，导致油膜黏度迅速增加（仅当存在压力P时），带动转轴，传递强大动力。
- 牵引力T的计算是如下：
T=µP…(1)
其中: µ=牵引系数
P=压力
- 在驱动系统中，游轮的公转是输入，定轮的自转是动力的输出
n =1+D/d… (2)
其中: D=固定壳内径尺寸
d=定轮外径尺寸
 |
|
|
 1、 定位块
（选件）
防止跟转，固定位置，供给冷却液。同时也生产各种特殊形状的定位块。
2、 定位头
调整简单。调整范围40mm
3、 夹头
已进行过动平衡调节
4、 定向圈
调整驱动轴和定位头之间的位相。调整范围：0–360度。
5、 冷却液喷头
可以根据刀头的位置自有调整角度。
6、 套筒夹头
超精密加工的套筒夹头，振摆精度达微米单位，各种型号之间的差距为1毫米。
7、 刀具
可以使用直柄的钻头，立铣刀，磨石。 |
 |
ATC对应…
体积小，重量轻，无需外设，适合ATC
振动小…
滚动式力传递的平稳性是牵引驱动的一大特点。噪音振动小，甚至可以用来研磨加工。
传动力…
扭矩传递稳定，不会发生空气马达的回转变动。
转速高…
牵引式驱动依靠滚动运动来传递动力，所以在高速旋转下仍然可以保持良好的润滑性。而且，由于滚轴采用陶瓷质地，并且允许内冷，非常适合高速化。 |
|
| |
Super rigid type |
标准型 |
| 形式 |
TDU40 |
TDU17 |
| 增速比 |
3.4× |
6× |
| 转数 |
MAX.12,000 |
MAX.30,000 |
| 输出扭矩 |
7 |
1 |
| 输出动力 (Nm) |
8.8 |
3.1 |
| 锥度 (kw) *1 |
BT50 |
BT40/BT50 |
| 工具把握直径 (mm) |
φ1.5–20 |
φ0.5–10 |
| 重量 (kgW) |
11.5 |
5.4/7.9 |
|
*1 最高转数时的最大输出动力
*2 如需定购BT以外（SK,CV等）的工具，请另行咨询。
保证时间：2，000小时
保证期限：1年以内 |
|
|
|
|
| TDU40 : 高刚性型 3.4×Spindle rev. Max.12,000rpm |
 |
| 材质 : |
铝合金 |
| 工具 : |
双刃超硬立铣刀 φ16 |
| 转数 : |
12,000rpm |
| 加工深度 : |
5mm |
| 送刀速度 : |
1,000mm/min |
|
加工例
（槽切削加工） |
 |
| TDU17 : 标准型 6×Spindle rev. Max.30,000rpm |
 |
| 材质 : |
铝合金 |
| 工具 : |
双刃超硬立铣刀 φ4 |
| 转数 : |
28,000rpm |
| 加工深度 : |
2mm |
| 送刀速度 : |
1,000mm/min |
|
加工例
（槽切削加工） |
|
| 适合于广泛的加工领域… |
|
| 1、加工领域 |
 |
 |
|
| 2、扭矩传递 |
|
 |
|
| 3、振摆、曲刚性 |
|
 |
|

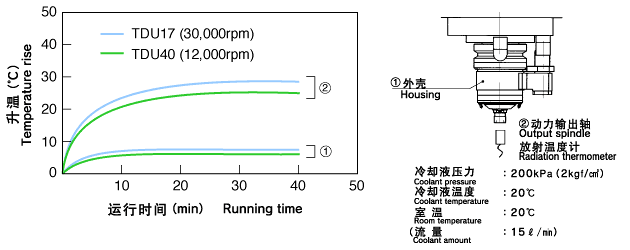

| 4.升温（温度-冷却液温度） |
|
 |
|
| 5.轴向伸长 |
|
 |
|

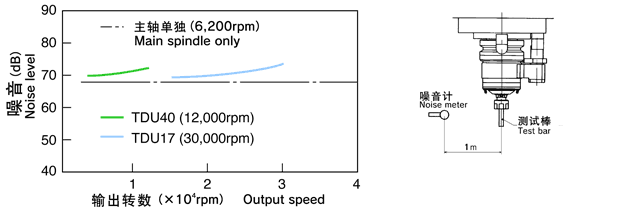

| 6.噪音 |
|
 |
