概要:

 优秀的操作性 圣和独特的润滑法和钢球固定机构,带来优秀的操作性。


 优秀的操作性
圣和独特的润滑法和钢球固定机构,带来优秀的操作性。
 先端纤细,便于操作
先端纤细,更利于看清刀具,可以减少加工件和模具的干扰。
 对刀简单
刀具无移位,对刀非常简单。
 可以实现内冷却
标准为中央冷却孔,其他的冷却孔也方式可以对应。
 强大的夹持力
加压圈产生的强大的夹持力会完全加紧夹口,牢固的固定住刀具。
 高刚性
紧固后本体和加压圈紧密接触,高刚性可以延长工具的寿命。
 锥体接触精度
保证锥体接触大于85%
 低冷处理
防止日久变形永久保持高精度
进行高精度加工时,建议不使用套筒,直接夹持刀具。

世界最好的机械力夹头
圣和的精密夹头不仅具有机械力夹头的高刚性和高夹持力,同时还具有与油压夹头相等或者更高的精度。可以延长工具使用寿命,提高加工精度和加工表面的光滑度,进一步促进生产效率的提高。

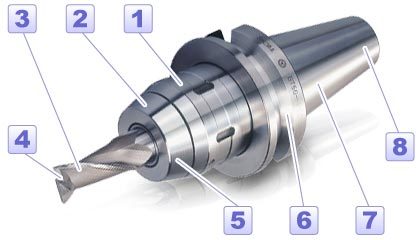

构造

夹持力,操作性以及刀杆的最小插入量
Chuk size 夹持力 (N·m) 紧固力 (N) 松弛力 (N) 扳手长度 (mm) 刀杆的最小插入量 (mm)
HPC16 780 225–275 78–147 160 40
HPC20 1180 45
HPC25 1760 180 50
HPC32 2450 190 55
HPC42 3920 205 60
HPC16S 980 245–295 160 45
HPC20S 1470 180 50
HPC25S 2060 190 55
HPC32S 3430 205 60
HPC42S 5390 295–345 215 65
HPC50S 6660 70
