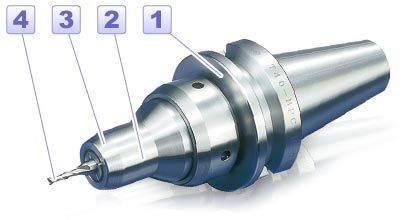

精密夹头刀柄H系列

联系我们

所属分类：

SHOWA 日本圣和刀具

概要：

优秀的操作性：紧固扭矩：47–59N·m；
具有比套筒夹头相同或更高的夹持力；
 先端纤细，便于操作；
可以实现内冷；

 优秀的操作性
紧固扭矩：47–59N·m		  具有比套筒夹头相同或更高的夹持力  先端纤细，便于操作  可以实现内冷却

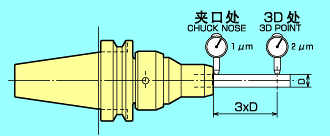

保证振摆精度小于2µm！
AA grade & G-type
重复精度：夹持测试棒时±5µm

标准系列
对应20，000/分钟
高速系列G型
对应30，000/分钟
  • 高度平衡
    G1以内（10，000/分钟）
    （所有组件均经过平衡处理）

  • 夹持后的平衡误差
    G0.1以内（10，000/分钟）


夹持力，操作性以及刀杆的最小插入量
Chuck size 夹持力 (N·m) 紧固力 (N) 松弛力 (N) 扳手长度 (mm) 刀杆的最小插入量 (mm)
无冷却孔 间隙冷却 中央冷却
HPC03H 10?15
*(10–15)		 235–295 235–295 200 15
*(15)		 15
*(15)		 –
HPC04H 15–20
*(15–20)
HPC06H 29–49
*(20–29)		 23
*(23)		 23–30
*( – )		 –
*(23)
HPC08H 39–59
*(24–35)		 30
*(30)		 30–0.5
*( – )		 37
*(30)
HPC10H 59–78
*(35–47)
HPC12H 69–98
*(41–59)		 35
*(35)		 35?0.5
*( – )		 40
*(35)
*印 加长型（H1=25）的夹持力和刀杆的最小插入量。（ ）内是短型（H1=10.3,12.2）的夹持力
